EL TRANSISTOR

¿Qué es un transistor?

El transistor es un dispositivo electrónico semiconductor utilizado
para entregar una señal de salida en respuesta a una señal de entrada.

                                          Funcionamiento

• En activa : deja pasar más o menos corriente (corriente variable).
• En corte: no deja pasar la corriente (corriente cero).
• En saturación: deja pasar toda la corriente (corriente máxima).

-Funcionamiento en corte: si no hay presión de agua en B (no pasa agua por su tubería), la válvula está cerrada, no se abre la válvula y no se produce un paso de fluido desde E (emisor) hacia C (colector). La válvula está en reposo y no hace nada.

- Funcionamiento en activa: si llega (metemos) algo de presión de agua por la base B, se abrirá la válvula en función de la presión que llegue, comenzando a pasar agua desde E hacia C.

 - Funcionamiento en saturación: si llega suficiente presión por B se abrirá totalmente la válvula y todo el agua podrá pasar desde el emisor E hasta el colector C (la máxima cantidad posible).

Las corrientes en un transistor son 3, corriente de base Ib, corriente de emisor Ie y corriente del colector Ic. En la imagen vemos las corrientes de un transistor tipo NPN.

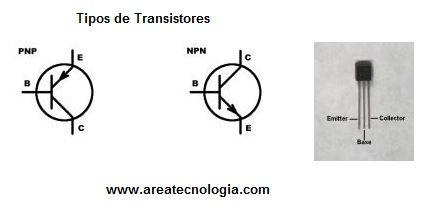

Según esto podemos tener 2 tipos de transistores diferentes: PNP o NPN.

• PNP : es un dispositivo electrónico de estado sólido consistente en dos uniones PN muy cercanas entre sí, que permite aumentar la corriente y disminuir el voltaje, además de controlar el paso de la corriente a través de sus terminales.
• NPN : es un dispositivo electrónico que está compuesto por tres regiones semi-conductoras inter-conectadas N-P-N. El transistor puede funcionar como un interruptor controlado electrónicamente o como un amplificador con ganancia variable.

-Diferencias entre el transistor PNP y el NPN

La principal diferencia es que en el PNP la corriente de salida (entre el emisor y colector) entra por el emisor y sale por el colector. En el NPN la corriente entra por el colector y sale por el emisor, al revés.

- Fórmulas del Transistor

• Las intensidades en un transistor serían:

 IE = IC + IB; para los 2 tipos de transistores.

• La ganancia:

Corriente de salida IC, IB (corriente de entrada)

 β = IC / IB

• Potencia máxima:

 P = Vc-e · Ic  tensión colector-emisor por intensidad del colector.

• Las tensiones:

Todos los transistores cumplen que Vcb + Vbe = Vce, es decir las tensiones de la base son iguales a la tensión de salida.

APLICACIONES:

-Amplificación de todo tipo (radio, televisión, instrumentación)

-Generación de señal (osciladores, generadores de ondas, emisión de radiofrecuencia)

-Conmutación, actuando de interruptores (control de relés, fuentes de alimentación conmutadas, control de lámparas, modulación por                                                                                       anchura de impulsos PWM)

-Detección de radiación luminosa (fototransistores)

-Se usan generalmente en electrónica analógica y en la electrónica digital

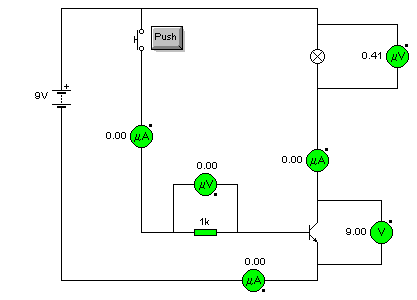

FUNCIONAMIENTO DE UN CIRCUITO EN CORTE

Se observa que el transistor cuando no está pulsado no pasa corriente a la bombilla.

FUNCIONAMIENTO DE UN CIRCUITO SATURACIÓN

Pasa toda la energía que hay.

FUNCIONAMIENTO EN UN CIRCUITO ACTIVO

El paso de energía va en función del interruptor.

PRÁCTICA EN EL TALLER

Se puede hacer un circuito como los de arriba de cualquier tipo probando cómo varía el paso de la energía. Sobre todo se puede hacer el último dibujo.
